Công thức trừ cửa lùa hệ 93 đóng vai trò then chốt trong quy trình sản xuất và thi công cửa nhôm Xingfa, giúp đảm bảo cửa vận hành ổn định, lắp đặt chính xác và đạt độ kín khít tiêu chuẩn. Trong bài viết, ASEAN WINDOW sẽ phân tích chi tiết từng công thức theo từng trường hợp cửa 2 cánh, 4 cánh, 3 ray… kết hợp bảng số liệu thực tế và lưu ý kỹ thuật quan trọng để giúp thợ nhôm, kỹ sư áp dụng dễ dàng, chuẩn xác ngay từ lần đầu tiên.
Giới thiệu hệ cửa lùa nhôm Xingfa hệ 93
Cửa lùa hệ 93 đang được lựa chọn rộng rãi trong thiết kế cửa nhôm kính tại các công trình dân dụng và thương mại. Đặc biệt, hệ nhôm này phù hợp với nhu cầu thi công cửa diện tích lớn, lắp đặt cho những không gian yêu cầu tiết kiệm diện tích mở. Tuy nhiên, để cửa đạt độ kín khít và vận hành trơn tru, việc áp dụng công thức trừ cửa lùa hệ 93 một cách chính xác trong quá trình sản xuất là yếu tố bắt buộc. Sai số trong bước này dễ dẫn tới hiện tượng cửa không lắp được vào ô chờ, hoặc khi lắp xong không đạt chất lượng kỹ thuật.
Dưới đây là tổng quan chi tiết về hệ cửa lùa nhôm Xingfa hệ 93 và tầm quan trọng của công thức trừ khi gia công, thi công.
Cửa lùa hệ 93 là gì?

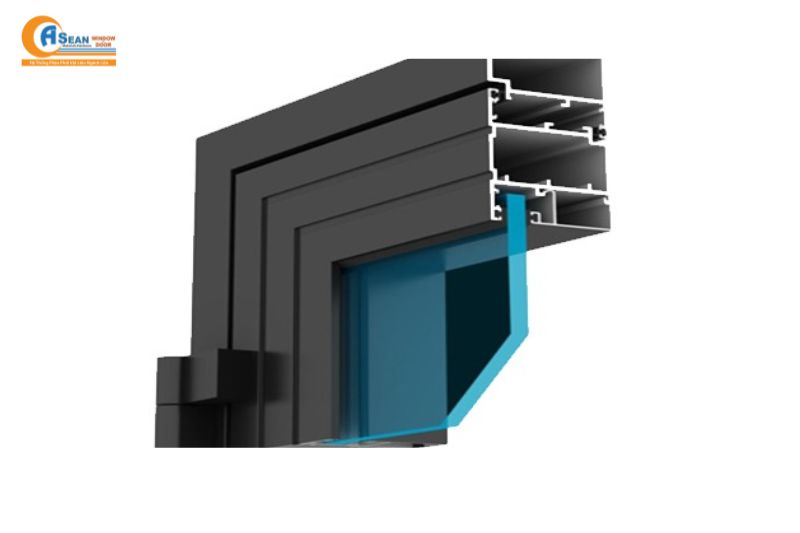

Cửa lùa hệ 93 là dòng cửa nhôm kính sử dụng hệ khung nhôm có mặt cắt rộng 93mm, chuyên dùng cho các mẫu cửa trượt 2 cánh, 4 cánh hoặc kết hợp nhiều cánh theo dạng ray đôi hoặc ray ba. Ưu điểm của hệ cửa này là tiết kiệm diện tích mở, phù hợp với không gian chật hẹp, cho phép mở cửa tối đa mà không ảnh hưởng đến nội thất xung quanh.
Khung nhôm hệ 93 thường có kết cấu bản rộng, chắc chắn, chịu lực tốt, đi cùng ray trượt chuyên dụng giúp quá trình đóng mở êm ái và bền bỉ. Sản phẩm được thiết kế kết hợp kính cường lực, cho tầm nhìn thoáng rộng và tận dụng ánh sáng tự nhiên.
Đặc điểm thiết kế của cửa lùa hệ 93
Khung bao cửa lùa hệ 93 có thiết kế dạng hộp, dày dặn hơn so với các hệ 55 hay hệ 63. Cánh cửa lắp kính cường lực dày từ 8mm đến 10mm, tùy theo yêu cầu công trình. Hệ ray trượt sử dụng ray nhôm chuyên dụng hoặc ray inox, thiết kế nhiều rãnh chạy để đảm bảo cửa vận hành ổn định, không bị kẹt cứng sau thời gian sử dụng.
Một điểm khác biệt của hệ cửa lùa này là khả năng lắp đặt dạng 2 ray, 3 ray hoặc thậm chí 4 ray, tuỳ thuộc số cánh cửa và nhu cầu sử dụng. Điều này giúp mở rộng không gian lưu thông ánh sáng và không khí trong công trình.
Tầm quan trọng của công thức trừ cửa lùa hệ 93
Trong thi công cửa nhôm kính, việc nắm vững công thức trừ cửa lùa hệ 93 giữ vai trò quyết định đến sự chính xác của sản phẩm khi đưa vào lắp đặt thực tế. Khác với các loại cửa mở quay, cửa lùa vận hành dựa trên hệ ray trượt, vì vậy cần đảm bảo đúng khoảng hở kỹ thuật cho ray dưới, ray trên và khe hở vận hành.
Nếu sai sót trong tính toán kích thước khi sản xuất, cửa sẽ không thể lắp vào đúng vị trí, hoặc có thể gây ra hiện tượng xệ cánh, cửa trượt không êm, ảnh hưởng chất lượng công trình.
Áp dụng đúng cách trừ cửa lùa hệ 93 ngay từ khâu thiết kế và gia công giúp bộ cửa đạt độ kín khít tiêu chuẩn, tránh hiện tượng kẹt ray hoặc hở sáng không mong muốn. Đồng thời, công thức trừ đúng giúp kiểm soát tốt chi phí vật tư và phụ kiện, đảm bảo báo giá chính xác và minh bạch.
Vì sao cần phân biệt công thức trừ với từng loại cửa?
Từng loại cửa lùa khác nhau sẽ có công thức trừ khác nhau: cửa 2 cánh, 4 cánh, cửa dạng ray đôi hoặc ray ba, hoặc cửa lùa kết hợp vách kính cố định. Với cửa lùa hệ 93, cần phân biệt rõ các dạng sau:
- Công thức trừ cửa lùa hệ 93 2 cánh: Áp dụng cho cửa lùa cơ bản, sử dụng ray đôi.
- Cách trừ cửa lùa 4 cánh hệ 93: Áp dụng cho cửa diện tích lớn, sử dụng 2 ray hoặc 3 ray.
- Cách trừ cửa lùa hệ 93 3 ray: Phức tạp hơn do liên quan đến cách sắp xếp thứ tự cánh trượt.
Việc tính toán chính xác cho từng loại cửa giúp thợ thi công giảm thiểu sai số, rút ngắn thời gian lắp đặt và đảm bảo chất lượng vận hành sau khi hoàn thiện.
Với đặc điểm thiết kế riêng biệt và tính ứng dụng cao trong nhiều công trình, cửa lùa hệ 93 ngày càng được ưa chuộng. Tuy nhiên, để đạt hiệu quả sử dụng tối ưu, quá trình sản xuất bắt buộc phải tuân thủ nghiêm ngặt công thức trừ cửa lùa hệ 93 theo đúng tiêu chuẩn kỹ thuật. Đây chính là yếu tố cốt lõi đảm bảo sự chính xác, an toàn và thẩm mỹ cho toàn bộ hệ thống cửa sau khi thi công.
Chi tiết công thức trừ cửa lùa hệ 93 theo từng trường hợp
Khi thi công cửa lùa nhôm Xingfa hệ 93, việc tính chính xác kích thước sản xuất đóng vai trò quyết định đến chất lượng vận hành và độ kín khít của bộ cửa. Bởi cửa lùa hệ 93 sử dụng ray trượt đặc thù, bất kỳ sai số nào cũng dễ gây kẹt ray, hở khe hoặc xệ cánh. Dưới đây là hướng dẫn chi tiết công thức trừ cửa lùa hệ 93 áp dụng cho từng trường hợp phổ biến.
Giải thích các kích thước cần hiểu rõ
Trước khi áp dụng công thức, cần phân biệt rõ các loại kích thước sau:
- Kích thước phủ bì: Là khoảng cách tổng thể từ mép ngoài khung bao bên trái đến mép ngoài khung bao bên phải (chiều ngang), và từ đáy ray dưới đến đỉnh ray trên (chiều cao).
- Kích thước lọt lòng: Là khoảng hở còn lại sau khi lắp cửa, tính từ mép trong của khung bao.
- Kích thước sản xuất: Là kích thước thực tế của từng bộ phận cửa (khung bao, cánh cửa) dùng để cắt nhôm, kính.
- Kích thước kính: Được tính dựa trên kích thước khung cánh, có trừ đi độ âm nẹp, gioăng.
Việc hiểu đúng các loại kích thước giúp thợ nhôm xác định chính xác số liệu cần gia công tại xưởng.
Công thức trừ chiều ngang (chiều rộng)
Trong sản xuất và lắp đặt cửa lùa hệ 93, tính chính xác chiều rộng từng cánh cửa là bước then chốt. Nếu không trừ đúng phần ray dẫn hướng và khe vận hành, cửa dễ gặp lỗi cấn ray hoặc hở khe. Từ kích thước phủ bì (là tổng chiều rộng cửa sau khi lắp đặt), thợ cần áp dụng đúng công thức trừ cửa lùa hệ 93 theo từng loại cửa cụ thể như sau.
Công thức chung:
Chiều rộng từng cánh = (Kích thước phủ bì – tổng phần trừ ray và khe vận hành) chia đều cho số lượng cánh.
Lưu ý: Tổng phần trừ sẽ tùy vào số ray, loại ray, và kiểu thiết kế cánh cửa.
Cách trừ cửa lùa 2 cánh hệ 93
Với cửa 2 cánh chạy song song trên hệ ray đôi:
- Trừ tổng độ dày ray hai bên (khoảng 45-50mm tuỳ ray).
- Cộng thêm khe kỹ thuật tối thiểu 5mm mỗi bên để đảm bảo cửa đóng mở trơn tru.
- Sau khi tính tổng phần trừ, chia đều cho 2 cánh.
Áp dụng:
- Phủ bì = 3000mm
- Ray hai bên = 50mm
- Khe kỹ thuật = 10mm
- Tổng cần trừ = 60mm
- Chiều rộng 1 cánh = (3000 – 60) : 2 = 1470mm
Đây là công thức đơn giản nhưng cực kỳ quan trọng khi gia công cửa lùa nhôm Xingfa hệ 93.
Công thức trừ cửa lùa hệ 93 2 cánh
Trường hợp cửa 2 cánh nhưng sử dụng ray bản rộng hoặc thiết kế ray đặc biệt, phần ray có thể lớn hơn, thường 55-60mm. Khi đó:
Tổng phần trừ (ray + khe kỹ thuật) có thể lên đến 70mm.
Cách tính chiều rộng từng cánh tương tự, điều chỉnh theo kích thước ray thực tế.

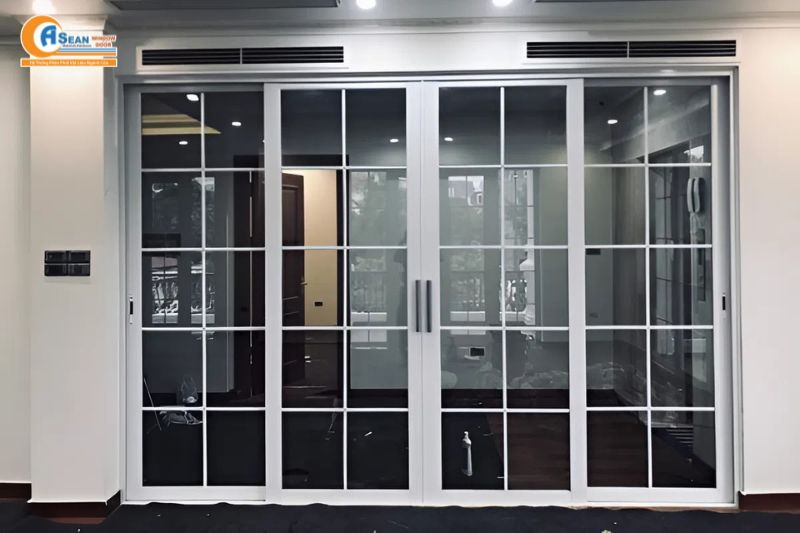

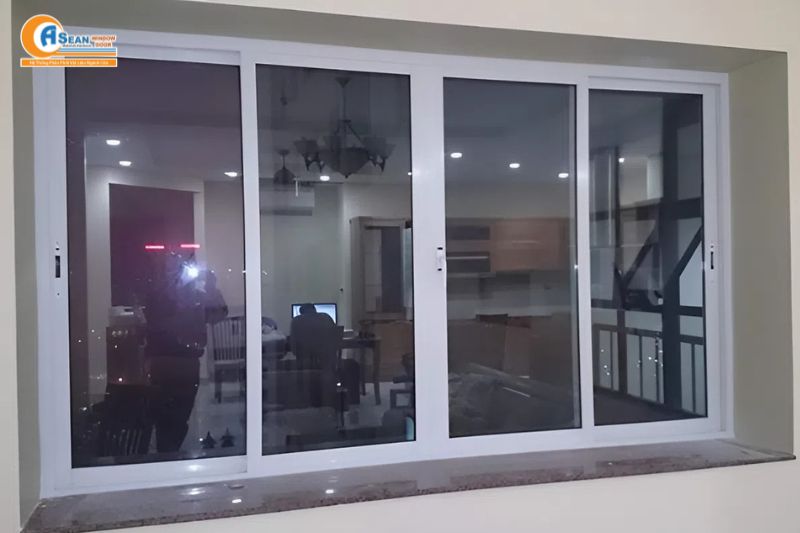

Cách trừ cửa lùa 4 cánh hệ 93
Cửa 4 cánh được chia thành 2 cụm 2 cánh chạy đối xứng trên hệ ray đôi:
- Tổng phần trừ gồm: hai ray ngoài + khe vận hành giữa các cánh (tối thiểu 4-6mm giữa mỗi cánh).
- Sau khi trừ tổng, chia đều cho 4 cánh.
Ví dụ tính toán:
- Phủ bì = 4000mm
- Ray hai bên = 50mm
- Khe vận hành giữa các cánh = 4mm x 3 = 12mm
- Tổng phần trừ = 62mm
- Chiều rộng 1 cánh = (4000 – 62) : 4 = 984,5mm
Lưu ý: Một số thợ tính trừ nhiều hơn để đề phòng độ võng hoặc biến dạng trong quá trình vận chuyển.
Công thức trừ cửa lùa hệ 93 bản 85
Một số công trình sử dụng hệ ray bản 85 thay vì bản 93. Khi đó, phương pháp trừ tương tự nhưng cần điều chỉnh phần ray:
- Ray bản 85 nhỏ hơn khoảng 6-8mm so với ray bản 93.
- Khe kỹ thuật giữa các cánh vẫn giữ như công thức cửa lùa hệ 93.
Điều quan trọng là cần phân biệt rõ loại ray đang thi công để áp dụng đúng công thức trừ cửa lùa hệ 93 bản 85, tránh lấy nhầm số liệu từ hệ 93.
Cách trừ cửa lùa hệ 93 3 ray
Khi công trình sử dụng cửa lùa hệ 93 3 ray, công thức sẽ phức tạp hơn:
Mỗi ray hoạt động độc lập, phần ray cần trừ gồm:
- Ray ngoài cùng.
- Ray trong cùng.
- Khe vận hành giữa từng cánh (tối thiểu 5mm).
Cách tính tương tự cửa 2 hoặc 4 cánh nhưng số lượng ray và khe vận hành nhiều hơn.
Ví dụ:
- Phủ bì = 4500mm
- Ray 3 lớp tổng cộng = 65mm
- Khe vận hành giữa các cánh = 5mm x 2 = 10mm
- Tổng phần trừ = 75mm
- Chiều rộng 1 cánh = (4500 – 75) : 3 = 1.475mm
Với cách trừ cửa lùa hệ 93 3 ray, cần kiểm tra kỹ thiết kế ray để xác định tổng phần trừ chính xác.
Bảng tổng hợp công thức trừ chiều ngang cửa lùa hệ 93
| Loại cửa | Tổng phần trừ (Ray + khe) | Công thức tính chiều rộng 1 cánh |
| 2 cánh | 60-70mm | (Phủ bì – tổng trừ) / 2 |
| 4 cánh | 60-80mm | (Phủ bì – tổng trừ) / 4 |
| 2 cánh bản 85 | 55-65mm | (Phủ bì – tổng trừ) / 2 |
| 3 ray | 70-80mm | (Phủ bì – tổng trừ) / số cánh |
Bảng số liệu chỉ mang tính tham khảo, thợ nhôm cần đo đạc thực tế ray và phụ kiện từng công trình để tính chính xác.
Công thức trừ chiều cao (chiều đứng)
Chiều cao cánh cửa được tính theo công thức chuẩn:
Chiều cao cánh = Phủ bì – tổng chiều cao ray trên + ray dưới – khe kỹ thuật (thường 5-8mm).
- Ray dưới: Gồm đáy ray và khe thoát nước nếu có.
- Ray trên: Tính tổng chiều cao ray + khe kỹ thuật để cửa trượt dễ dàng.
- Khe vận hành: Đảm bảo cửa không bị xệ hoặc cạ ray.
Công thức tính chiều cao cần tham khảo khuyến nghị từ nhà sản xuất hoặc tiêu chuẩn thực tế tại xưởng gia công.
Công thức trừ riêng cho từng thành phần
Ngoài khung cánh chính, cần áp dụng công thức trừ riêng cho từng bộ phận cấu thành:
- Khung bao tổng thể: Phải trừ chính xác ray và khe kỹ thuật khi sản xuất.
- Khung cánh: Kích thước khung cánh trừ thêm cho phần tay nắm (nếu dùng loại ngoài).
- Kính: Kính cắt nhỏ hơn kích thước khung cánh, trừ thêm cho phần nẹp và gioăng (thường 10-14mm tổng cộng).
- Phụ kiện đặc biệt: Nếu sử dụng ray âm, tay nắm ngoài, cần điều chỉnh kích thước phù hợp để không cấn ray hoặc vướng tay nắm.
Bảng tổng hợp công thức trừ cửa lùa hệ 93
Khi thi công cửa lùa hệ 93, việc tổng hợp đầy đủ các công thức trừ kích thước theo từng kiểu cửa giúp thợ nhôm dễ dàng tham khảo và áp dụng nhanh chóng trong quá trình sản xuất. Dưới đây là bảng tổng hợp công thức trừ cửa lùa hệ 93, phân loại rõ ràng theo từng trường hợp thực tế phổ biến. Bảng số liệu này giúp so sánh nhanh các phương pháp tính, đảm bảo độ chính xác khi gia công và lắp đặt.
| Loại cửa lùa hệ 93 | Tổng phần trừ (mm) (Ray + khe kỹ thuật) | Công thức tính chiều rộng từng cánh |
| Cửa lùa 2 cánh hệ 93 | 60 – 70 | (Phủ bì – tổng phần trừ) chia 2 |
| Cửa lùa 4 cánh hệ 93 | 60 – 80 | (Phủ bì – tổng phần trừ) chia 4 |
| Cửa lùa hệ 93 bản 85 | 55 – 65 | (Phủ bì – tổng phần trừ) chia số cánh (thường là 2) |
| Cửa lùa hệ 93 sử dụng ray 3 lớp | 70 – 80 | (Phủ bì – tổng phần trừ) chia số lượng cánh (thường là 3) |
Lưu ý khi áp dụng bảng tổng hợp công thức trừ cửa lùa hệ 93:
- Số liệu trong bảng chỉ mang tính tham khảo chung. Kích thước thực tế cần tính toán dựa trên loại ray, số ray, phụ kiện từng công trình cụ thể.
- Tổng phần trừ bao gồm độ dày ray hai bên cộng với khe hở kỹ thuật cần thiết để đảm bảo cửa vận hành an toàn và êm ái.
- Với cửa thiết kế đặc biệt (ray âm, cánh chia ô, tay nắm ngoài…), cần điều chỉnh công thức phù hợp.
Bảng tổng hợp này giúp thợ nhôm dễ dàng nắm rõ các thông số chính, hạn chế sai sót khi thi công cửa nhôm Xingfa hệ 93.
Lưu ý kỹ thuật khi áp dụng công thức trừ
Việc áp dụng công thức trừ cửa lùa hệ 93 tưởng đơn giản nhưng thực tế lại đòi hỏi sự chính xác cao, đặc biệt trong khâu đo đạc và tính toán tại xưởng. Dưới đây là những lưu ý kỹ thuật quan trọng mà thợ nhôm cần đặc biệt lưu tâm trước khi sản xuất và lắp đặt:
Hiểu rõ cấu tạo bộ cửa trước khi tính trừ
Mỗi thiết kế cửa lùa hệ 93 sẽ có cấu tạo ray trượt, số cánh và hệ phụ kiện khác nhau. Trước khi áp dụng công thức, cần xác định chính xác cửa dùng ray 2 hay ray 3, số lượng cánh thực tế, kiểu cánh trơn hay chia ô. Điều này quyết định toàn bộ phương pháp tính trừ chiều rộng và chiều cao.
Ray trượt ảnh hưởng trực tiếp tới số liệu trừ
Ray dưới và ray trên là những bộ phận có kích thước khác nhau tùy nhà sản xuất. Thợ cần đo trực tiếp thực tế ray sử dụng để tính phần trừ chuẩn xác. Không nên áp dụng máy móc các công thức có sẵn vì sai số từ ray có thể khiến cửa vận hành kém hoặc không lắp vừa.
Khe kỹ thuật cần đảm bảo đủ tiêu chuẩn vận hành
Khoảng hở cho cánh chạy trong ray hay khe an toàn kỹ thuật là những yếu tố kỹ thuật bắt buộc phải có. Phần khe này cần được tính đúng, đủ, tránh cánh trượt bị bó hoặc có độ rơ quá lớn gây mất thẩm mỹ.
Kiểm tra lại kích thước kính trước khi gia công
Sau khi có kích thước khung bao và cánh, kích thước kính cần được tính toán riêng, trừ phần lắp ghép theo hệ gioăng. Kính lắp lệch hoặc thiếu hụt kích thước sẽ dẫn đến cửa không kín khít, mất thẩm mỹ.
Hạn chế sai số bằng cách đo kiểm 2 lần
Sau khi hoàn thiện công thức trừ, nên đo kiểm lại thực tế kích thước phủ bì công trình và đối chiếu với bản vẽ sản xuất. Việc đo lường 2 lần trước khi gia công sẽ giúp tránh các lỗi phổ biến như thiếu hụt kích thước hoặc cửa không lắp được.
Tuân thủ quy chuẩn sản xuất của nhà cung cấp thanh nhôm
Từng hãng cung cấp hệ nhôm Xingfa hệ 93 sẽ có khuyến nghị cụ thể về phần trừ ray, khe hở, độ vát… trong tài liệu kỹ thuật. Để đảm bảo độ bền và an toàn sử dụng, nên tuân thủ đúng hướng dẫn thay vì tự ý thay đổi thông số.
Có thể thấy, ngoài việc áp dụng đúng công thức trừ cửa lùa hệ 93, kỹ thuật viên cần kết hợp kinh nghiệm thực tế, am hiểu hệ nhôm và đo đạc chính xác. Những lưu ý kỹ thuật trên sẽ giúp quá trình sản xuất cửa nhôm Xingfa đạt độ chính xác cao, cửa vận hành trơn tru và đảm bảo tuổi thọ bền lâu cho công trình.
