Công thức trừ cửa lùa hệ 55 vát cạnh đóng vai trò quan trọng trong quá trình sản xuất và thi công cửa nhôm. Khác với dòng cửa thông thường, hệ vát cạnh yêu cầu tính toán chính xác từng mm để đảm bảo khe hở vận hành, độ kín khít và thẩm mỹ. Trong bài viết dưới đây, ASEAN WINDOW sẽ phân tích chi tiết công thức chuẩn cũng như lưu ý kỹ thuật cần nắm rõ khi thi công thực tế.

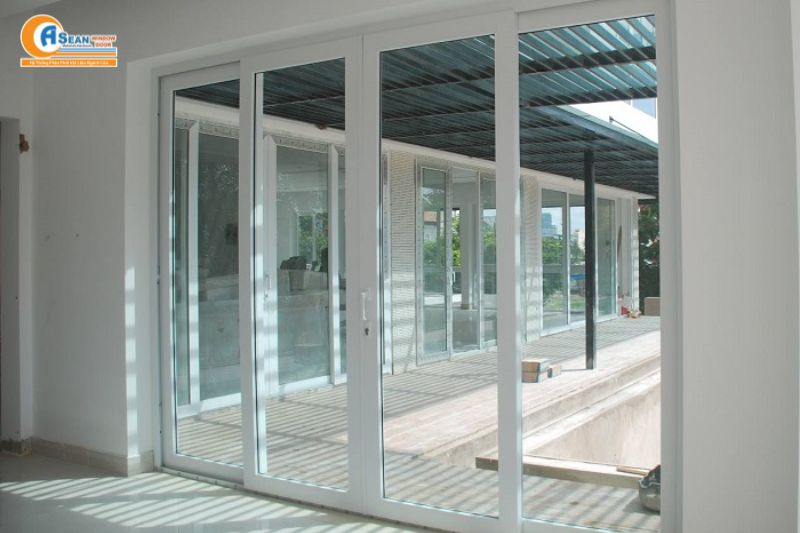

Giới thiệu về cửa lùa hệ 55 vát cạnh
Cửa lùa hệ 55 vát cạnh không đơn giản chỉ là một phiên bản của dòng cửa trượt thông thường. Đây là sản phẩm có thiết kế cải tiến về thẩm mỹ với những đường vát nhẹ trên khung bao và nẹp kính. Phần cấu tạo và nguyên lý vận hành vẫn giữ nguyên tính chất cơ bản của cửa lùa, nhưng từng chi tiết cấu tạo đều được điều chỉnh để phù hợp với xu hướng thiết kế tinh tế, hiện đại.

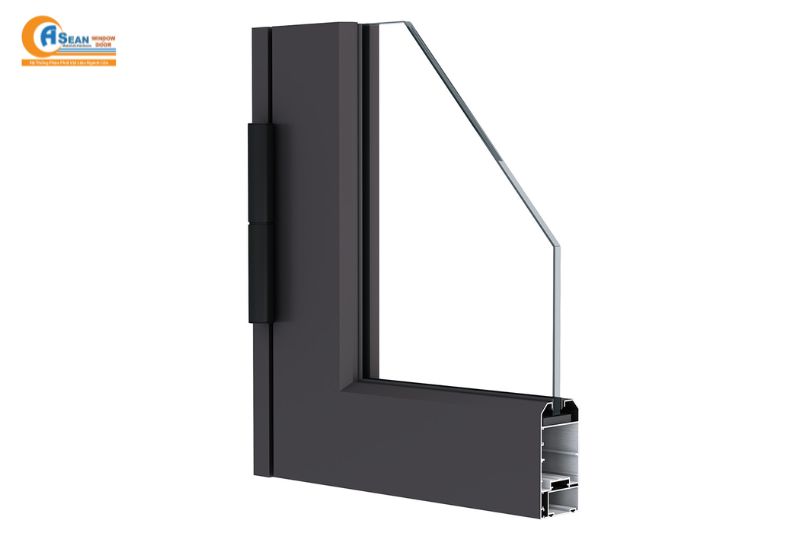

Cấu tạo đặc trưng của hệ 55 vát cạnh
Cửa lùa hệ 55 vát cạnh sở hữu một số đặc điểm riêng về thiết kế cấu tạo, giúp phân biệt rõ với hệ cửa vuông tiêu chuẩn. Những thay đổi nhỏ ở chi tiết khung và cánh ảnh hưởng trực tiếp đến thẩm mỹ và cách thi công thực tế. Cụ thể:
- Thanh khung bao và khung cánh: được thiết kế vát nhẹ ở các góc tiếp nối, thay vì góc vuông 90 độ như hệ thông thường. Đường vát có thể là dạng vát xiên hoặc bo cong, tạo hiệu ứng mềm mại và liền mạch cho tổng thể bộ cửa.
- Nẹp kính: nẹp giữ kính cũng được vát cạnh, giảm bớt cảm giác sắc nét ở đường chia giữa kính và khung, đồng thời hỗ trợ việc vệ sinh dễ dàng hơn nhờ hạn chế tích bụi ở các khe tiếp giáp.
- Độ dày profile: vẫn giữ nguyên theo tiêu chuẩn hệ 55 (khoảng 1.4 – 2.0mm), đảm bảo khả năng chịu lực khi vận hành, kết hợp với ray trượt và bánh xe tiêu chuẩn.
- Chi tiết liên kết: tại các điểm nối giữa nẹp và khung cánh, thiết kế vát cạnh làm thay đổi vị trí điểm bắt vít, cần lưu ý điều chỉnh khi lắp ráp để đảm bảo độ chính xác.
Phân biệt cửa lùa hệ 55 vát cạnh với dòng tiêu chuẩn
Cửa lùa hệ 55 thông thường sử dụng thanh khung dạng vuông góc, với nẹp ép kính phẳng. Trong khi đó, cửa hệ 55 vát cạnh được thiết kế bo nhẹ ở phần tiếp nối giữa cánh và khung, tạo cảm giác mềm mại, đồng thời giúp cửa trông liền mạch, hiện đại hơn khi nhìn tổng thể.
Tại sao cần nắm rõ công thức trừ cửa lùa hệ 55 vát cạnh?
Thiết kế vát cạnh làm thay đổi một số chi tiết liên kết so với dòng cửa vuông tiêu chuẩn. Vì thế, áp dụng công thức trừ chính xác trong sản xuất là yếu tố bắt buộc nếu muốn cửa đạt chuẩn về kích thước và vận hành ổn định.
Đảm bảo khe hở vận hành và độ kín khít
Đặc điểm cửa trượt là di chuyển trên ray, yêu cầu khe hở lắp đặt được tính toán chính xác để không gây cấn kẹt. Với hệ vát cạnh, góc vát tại khung cánh tạo ra khoảng hở mới tại vị trí tiếp xúc, đòi hỏi công thức trừ phải được điều chỉnh ở khâu sản xuất để đảm bảo kín khít và an toàn.
Hạn chế sai số kích thước khi sản xuất
Việc tính sai công thức trừ có thể dẫn đến cánh cửa bị thừa, thiếu so với ô chờ, không thể lắp đặt hoặc phải chỉnh sửa nhiều lần. Với hệ cửa vát cạnh, sai lệch nhỏ tại vị trí vát cũng có thể ảnh hưởng đến khả năng vận hành và độ thẩm mỹ tổng thể.
Tối ưu báo giá và bản vẽ thiết kế
Công thức trừ chính xác là cơ sở để bóc tách vật tư, lập báo giá đúng chi phí thực tế cho từng dự án. Ngoài ra, khi vẽ bản chi tiết kỹ thuật, kỹ sư cần tuân thủ đúng kích thước đã trừ để tránh nhầm lẫn giữa thiết kế và sản xuất, nhất là đối với những đơn hàng số lượng lớn.
Chi tiết công thức trừ cửa lùa hệ 55 vát cạnh
Để đảm bảo bộ cửa vận hành trơn tru và đạt độ kín khít tối ưu, việc áp dụng chính xác công thức trừ kích thước là yếu tố bắt buộc trong sản xuất cửa lùa hệ 55 vát cạnh. Dưới đây là hướng dẫn chi tiết từng bước, từ khái niệm cơ bản đến công thức trừ thực tế.
Giải thích kích thước phủ bì và kích thước sản xuất
Trong sản xuất cửa lùa, cần phân biệt rõ giữa kích thước thiết kế và kích thước thực tế gia công:
- Kích thước phủ bì: là tổng kích thước ngoài cùng của bộ cửa, bao gồm cả khung bao khi hoàn thiện.
- Kích thước lọt lòng: là khoảng cách thông thủy (lọt sáng) giữa hai mép tường sau khi cửa được lắp đặt.
- Kích thước sản xuất: là số đo thực tế của từng thành phần cửa (khung bao, cánh, kính…), đã trừ hao theo công thức kỹ thuật.
Các thông số này có mối liên hệ chặt chẽ, việc nhầm lẫn sẽ dẫn đến bộ cửa không lắp được hoặc không đảm bảo khả năng đóng mở.
Công thức trừ chiều rộng – Chiều ngang
Bước tính trừ chiều rộng là quan trọng, đặc biệt khi làm cửa lùa hệ 55 vát cạnh vì góc vát thay đổi vị trí tiếp xúc các chi tiết:
- Bước 1: Xác định kích thước phủ bì ngang (từ bản vẽ hoặc khảo sát thực tế).
- Bước 2: Trừ phần chiếm chỗ của khung bao (tính từ mép ray ngoài cùng đến ray trong cùng), thường dao động 30 – 35mm mỗi bên tùy thiết kế cụ thể của profile.
- Bước 3: Trừ phần khe kỹ thuật và khe vận hành. Với cửa lùa vát cạnh, khe hở cần thiết giữa các cánh và giữa cánh với ray thường khoảng 2 – 3mm mỗi điểm tiếp xúc, đảm bảo cửa đóng mở nhẹ nhàng.
Lưu ý: Đối với hệ 55 vát cạnh, phần góc vát trên khung cánh làm thay đổi vị trí tiếp xúc, nên cần đo từ chân vát khi tính trừ khung bao và ray.
Công thức tính mẫu:
Kích thước sản xuất chiều ngang = Kích thước phủ bì ngang – Tổng chiều rộng khung bao 2 bên – Khe kỹ thuật
Ví dụ: Phủ bì 3000mm – Khung bao 70mm (35mm mỗi bên) – Khe kỹ thuật 6mm = 2924mm
Công thức trừ chiều cao
Tính toán chiều cao tương tự như chiều ngang, nhưng lưu ý đặc thù về ray trên và dưới:
- Ray trên: cần trừ đúng kích thước ray trượt và phần che giấu cơ cấu treo.
- Ray dưới: tính chính xác phần hở ray dưới để đảm bảo cửa vận hành êm và tránh ma sát.
- Khoảng hở kỹ thuật: duy trì từ 2 đến 4mm giữa cánh cửa và ray trên/dưới, tùy thiết kế thực tế của profile hệ 55 vát cạnh.
Công thức tính mẫu:
Kích thước sản xuất chiều cao = Phủ bì cao – Tổng độ dày ray trên + ray dưới – Khe kỹ thuật
Công thức trừ kích thước khung bao, khung cánh, kính
Từng thành phần cửa cần áp dụng công thức riêng:
- Khung bao tổng thể: trừ kích thước từ phủ bì, đảm bảo khung bao lắp lọt vào ô tường.
- Khung cánh: trừ dựa trên kích thước lọt lòng khung bao, cộng thêm trừ khe hở vận hành giữa các cánh.
- Kính: tính sau cùng, dựa trên kích thước lọt lòng khung cánh, cần giảm bớt để bù cho ron cao su và khe lắp kính.
- Phụ kiện: như tay nắm, nếu ảnh hưởng đến kích thước khung cánh, cần tính trừ thêm khoảng lắp phụ kiện (nếu có).
Lưu ý kỹ thuật khi áp dụng công thức trừ
Trong quá trình sản xuất và thi công cửa lùa hệ 55 vát cạnh, việc áp dụng công thức trừ kích thước chính xác là điều bắt buộc để đảm bảo bộ cửa được lắp đặt chuẩn xác, vận hành ổn định. Tuy nhiên, dù có công thức chuẩn, vẫn cần lưu ý một số điểm kỹ thuật dưới đây để tránh sai số thực tế.
Sai số do đo phủ bì không chính xác
Kích thước phủ bì được lấy từ bản vẽ hoặc đo thực tế trên công trình. Trong thực tế, không ít trường hợp ô chờ thi công có sai lệch nhỏ do xây dựng hoặc đo đạc không chính xác. Điều này dễ dẫn đến lỗi khi tính kích thước khung bao và cánh cửa. Vì vậy, cần kiểm tra lại kích thước phủ bì bằng cách đo tại nhiều điểm, lấy giá trị nhỏ nhất để đảm bảo cửa lọt vào ô chờ.
Tính trừ chưa bù sai số gia công
Trong sản xuất cửa lùa hệ 55 vát cạnh, kích thước sản xuất thực tế cần bù thêm hoặc trừ đi sai số gia công của máy cắt, máy ép góc. Nếu không tính đến các sai số này (thường từ 1 đến 2mm cho mỗi góc cắt), cánh cửa có thể bị vênh hoặc không khép kín đúng yêu cầu kỹ thuật.
Đặc điểm profile hệ 55 vát cạnh
Cấu tạo vát cạnh của hệ 55 khiến phần chân khung và nẹp kính có vị trí tiếp xúc khác so với các hệ thông thường. Điều này ảnh hưởng trực tiếp đến việc lấy mốc tính toán khi trừ kích thước khung bao và khung cánh. Kỹ thuật viên cần sử dụng chính xác mặt phẳng tiếp xúc chuẩn khi tính trừ, tránh tính sai từ phần đỉnh vát.
Khe kỹ thuật tối thiểu bắt buộc
Khi áp dụng công thức trừ, cần đảm bảo khe hở kỹ thuật tối thiểu từ 2 đến 3mm cho khe vận hành giữa các cánh và từ 3 đến 5mm cho khe giữa cánh và ray. Nếu giảm khe quá nhỏ, cửa sẽ bị cấn khi đóng mở do biến dạng nhiệt hoặc sai lệch lắp đặt. Ngược lại, khe hở quá lớn sẽ làm giảm tính kín khít và thẩm mỹ của bộ cửa.
Không sử dụng công thức chuẩn cho mọi mẫu cửa
Không phải mọi loại cửa lùa hệ 55 vát cạnh đều áp dụng một công thức cố định. Tuỳ theo dạng thiết kế cụ thể: cửa 2 ray hay 3 ray, cửa có chia đố hay không, cửa có ray âm sàn hay ray nổi, công thức trừ cần được điều chỉnh phù hợp. Việc sao chép máy móc công thức giữa các dạng cửa khác nhau dễ dẫn tới sai lệch kích thước thực tế.
AseanWindow – Nhà phân phối nhôm Xingfa Quảng Đông cao cấp, uy tín
Công ty TNHH Cửa Sổ Việt Châu Á ASEANWINDOW được thành lập ngày 27/05/2007 tại TPHCM. Hiện nay, chúng tôi có hệ thống phân phối trên toàn quốc từ Bắc – Trung – Nam và trụ sở chính tại TP. HCM.
Hệ sinh thái sản phẩm và dịch vụ của ASEANWINDOW:
- Nhôm Xingfa Quảng Đông: Bao gồm các sản phẩm Xingfa Class A, Xingfa 55 Anodized-ED, Xingfa Slim, Xingfa Phổ thông, Xingfa Hệ 55 với độ bền vượt thời gian, thiết kế hiện đại.
- Thanh nhựa Sparlee: Dòng thanh nhựa cao cấp, sản xuất bởi Tập đoàn Đại Liên (Trung Quốc) theo tiêu chuẩn và công nghệ châu Âu, chuyên dùng cho cửa nhựa lõi thép.
- Rèm trong kính hộp: Giải pháp hiện đại và tiện lợi cho các cửa sổ và cửa đi, mang đến sự kết hợp giữa tính thẩm mỹ và chức năng tiện dụng.
- Phụ kiện 3H: Là dòng sản phẩm cao cấp, được thiết kế để đáp ứng các tiêu chuẩn khắt khe về chất lượng và thẩm mỹ.
- Máy sản xuất cửa nhôm: Các dòng máy do AseanWindow cung cấp đều được nhập khẩu trực tiếp từ các thương hiệu uy tín, đảm bảo tính ổn định, độ bền cao và hiệu suất vượt trội.
Bên cạnh đó, Aseanwindow cung cấp dịch vụ tư vấn – thiết kế – thi công trọn gói, bảo hành sản phẩm lên đến 3 năm, và chăm sóc khách hàng 24/7. Với phương châm kinh doanh “Sự hài lòng của khách hàng là thành công của công ty chúng tôi” Aseanwindow luôn chú trọng đến việc cập nhật các sản phẩm chất lượng & giải pháp kỹ thuật mới, đào tạo đội ngũ nhân viên chuyên nghiệp
Liên hệ ngay với chúng tôi:
CÔNG TY TNHH CỬA SỔ VIỆT CHÂU Á ASEANWINDOW
Địa chỉ: B22/463I, Ấp 2, Đường Trần Đại Nghĩa, Xã Tân Nhựt, Huyện Bình Chánh, TP.HCM
Hotline: 0902.988.667 – 0938.054.358
Mail: info@aseanwindow.com
Website: https://aseanwindow.com/
Fanpage: https://www.facebook.com/cuasoVietChauA
Youtube: https://www.youtube.com/@aseanwindow373
Linkedin: https://www.linkedin.com/company/aseanwindow/
Trang sản phẩm: https://aseanwindow.com/cua-hang/
Kết luận
Công thức trừ cửa lùa hệ 55 vát cạnh không chỉ đơn thuần là một phép tính cơ bản, mà còn là yếu tố kỹ thuật cốt lõi quyết định đến chất lượng bộ cửa sau lắp đặt. Để đảm bảo cửa vận hành êm, an toàn, bền đẹp, thợ nhôm và kỹ sư thiết kế cần tính toán chính xác từng thông số, đồng thời chú ý các sai số gia công thực tế. Nắm rõ công thức chuẩn cùng những lưu ý kỹ thuật là cách giúp thi công đúng ngay từ bước đầu, giảm thiểu sai sót và tối ưu chi phí lắp đặt.
